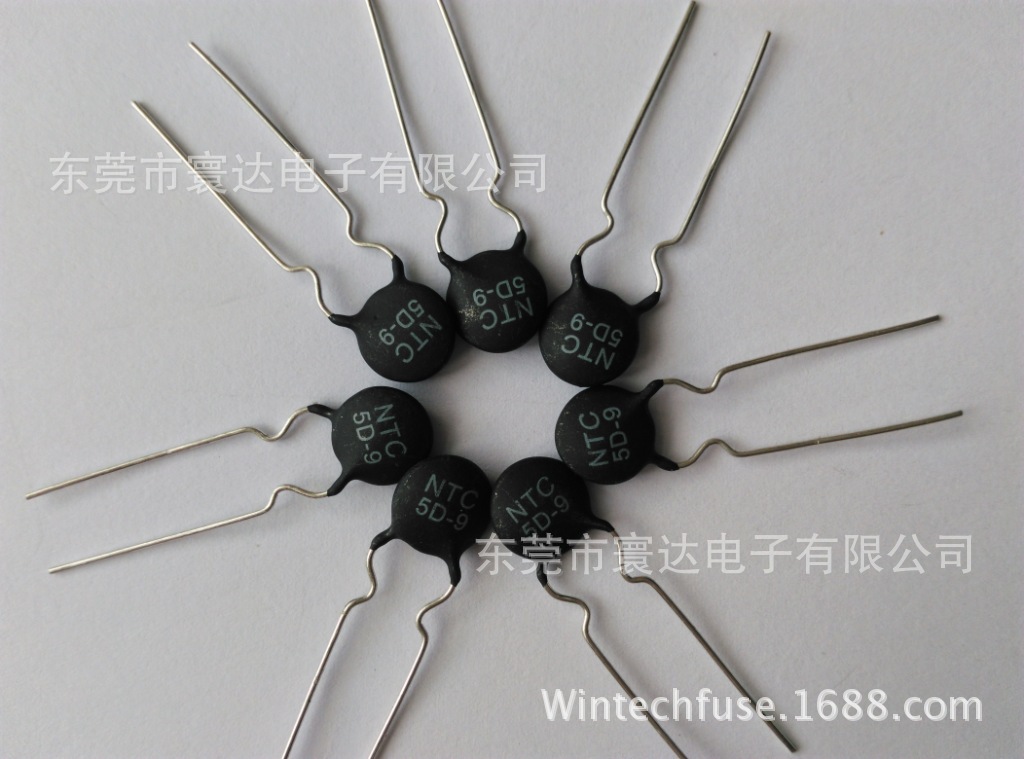

热敏电阻 NTC 5D-9 现货供应,厂家直销 环保热敏电阻

价格 ¥ 95.00 ¥ 92.00 ¥ 90.00
起批量 1000-19999 PCS 20000-49999 PCS ≥50000 PCS
手机专享
手机下单更便宜
产品品牌

VDR

产品型号

5D-9

采购量
- +
(100000PCS可售)

添加中...

关闭

您可能也感兴趣:

买家服务
支付方式

申请已发出!

      已选0PCS/0.00

      加工定制
      货号
      5D-9
      品牌
      VDR
      型号
      5D-9
      种类
      浪涌保护
      用途
      电子
      体积
      中型
      电压特性
      安全电压
      形状
      插片式
      熔断速度
      T/慢速
      执行标准
      美标
      自动复位功能
      动作温度
      25(℃)
      温控范围
      -40+125(℃)

             东莞市365足球电子为一家专业致力电路保护行业的企业,

      公司主营过电流保护:一次性保险丝,自恢复PTC  熔断器

      过电压保护:TVS稳压管  压敏电阻 Varistor  热敏电阻NTC  等相关产品。



      详细规格书及价格问题可联系客服提供:



      客服热线:

      TEL:0769-85348585  13925525861  QQ:184004111  158339607
















            1:概述Summary

      NTC热敏电阻是一种负温度系数电阻器,其阻值随环境温度的升高而降低,这种热敏电阻是由2种或4

      锰或铜的金属氧化物经过成型并在高温下烧结而制得。

      NTC Thermistor is a Negative Temperature Coefficient Resistor whose resistance changes

      with ambient temperature changes. Thermistor comprises 2 or 4 kinds of metal oxides of

       iron, nickel, cobalt,manganese and copper, being shaped and sintered at high temperature.

      2:结构及尺寸Structure And Dimensions

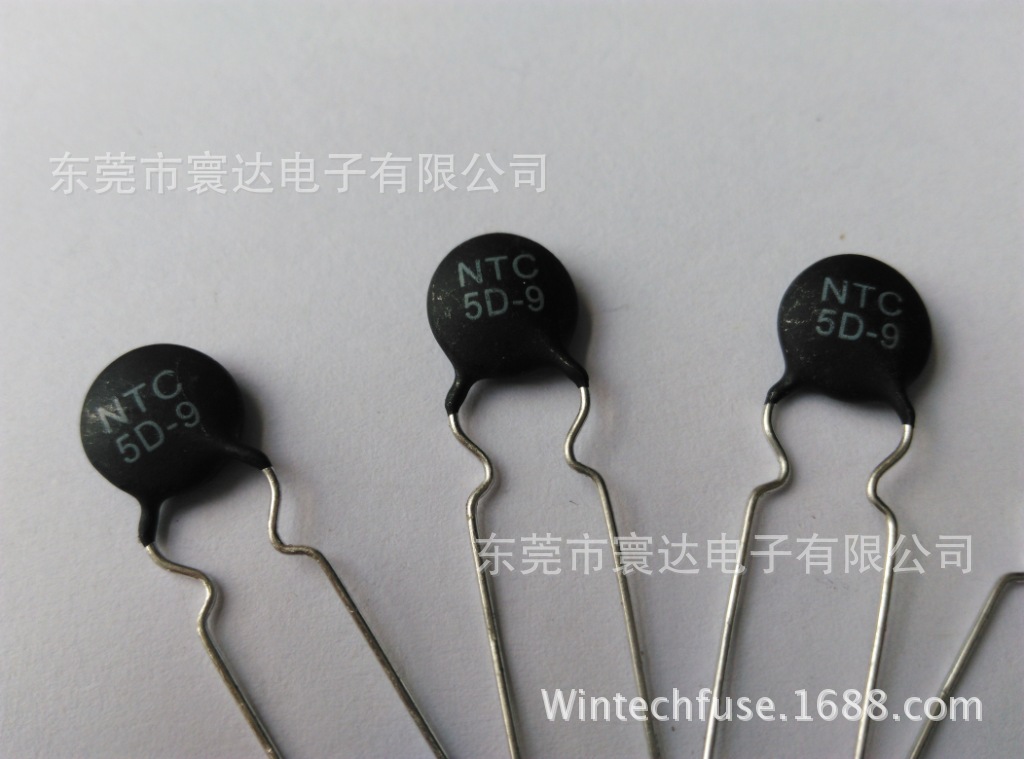

      (1).外形图Outline Fig

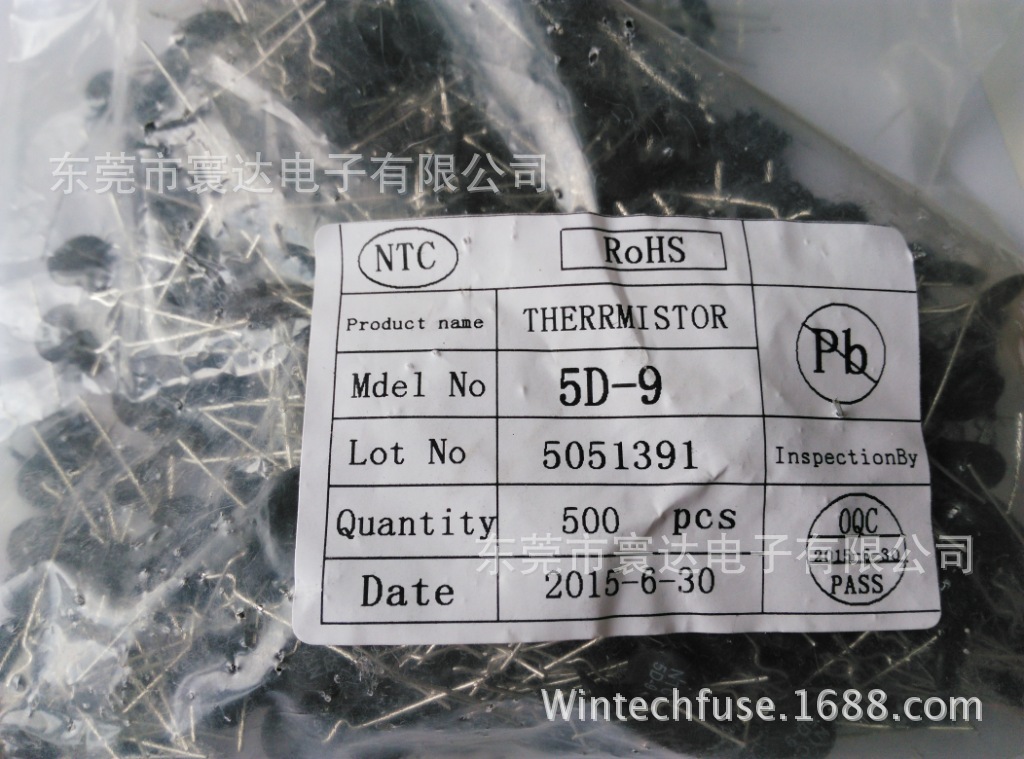

      (2).标记Mark

      (3).外形尺寸Shape and Dimension :unit :mm



      DMAX

      W±1.0

      TMAX

      Фd±0.05

      11.5

      5.0

      5.0

      0.8








                3:型号规格表示方法How to Order

              NTC        5         D – 9

                  NTC NTC热敏电阻器(NTC Thermistor)

      5  标称电阻为5Ω(Resistance Value:5Ω)

          D – 9 产品芯片最大直径为Ф9 mm(Diameter of Chip:Ф9 mm)

       4:电气性能Performance Specification



      项目

      Item

      性能要求

      Specification request

      1.标称电阻(25±1)

      Resistance Value

      5Ω±20

      2.最大稳态电流(25)

      Max Steady State Current

      3 A

      3.热时间常数

      Thermal Time Constant

      35S

      4.耗散系数

      Thermal Dissipation Constant

      11 mW/℃

      5.工作温度

      OperationRange

      -40~+125

       5:可靠性Reliability data



      项目

      Item

      试验条件

      Test conditions

      性能要求

      Specification request

      1.引出端强度

      leads terminal

      tensile strength

      在引出端一边施加1.0kg拉力,10

      Rasten body with a load

      applied to each1.0kg for 10 sec.

      无可见损伤

      电阻变化率:±20%

      No break out and damage

      Resistance change:within±20%

      2.引出端变曲强度

      leads terminal bend

      strength

      固定电阻体,在一根引出端悬挂0.5kg重力变曲90°;然后再回复,再把方向弯曲90°,

      Fixed body and hang0.5kg on one terminal,

      bend 90°them back,again in opposite

      无可见损伤

      电阻变化率:±20%

      No break out and damage

      Resistance change:within±20%

      3.振动

      vibration

      频率:10~50Hz

      振幅:1.55mm

      方向和时间:XYZ轴各2小时

      Frequency:10~50Hz

      Amplitude modulation:1.55mm

      Dirction and time:XY and Z direction for 2 hrs each

      无机械损伤

      No substantial damage

      4.可

      Solderability

         度:235±5℃

      Temperature:235±5℃

         间:3S

         Time:3S

      涂布面积:98

      Covered termination:98



      5.耐焊接热

      Solder ability

      把引端浸入350±10的焊锡4.0±0.8mm深,持续3.0±0.5秒时间,静置24小时后测试

      the leadwinres shall be dipped in a molten solder of 350±10for 3.0±0.5 seconds up to the point 4.0±0.8mm.after the specimen shall be left at room ambient temperature for 24 hours,the resistance shall be measured

      电阻变化率:±10%

      Resistance change:within±10%
